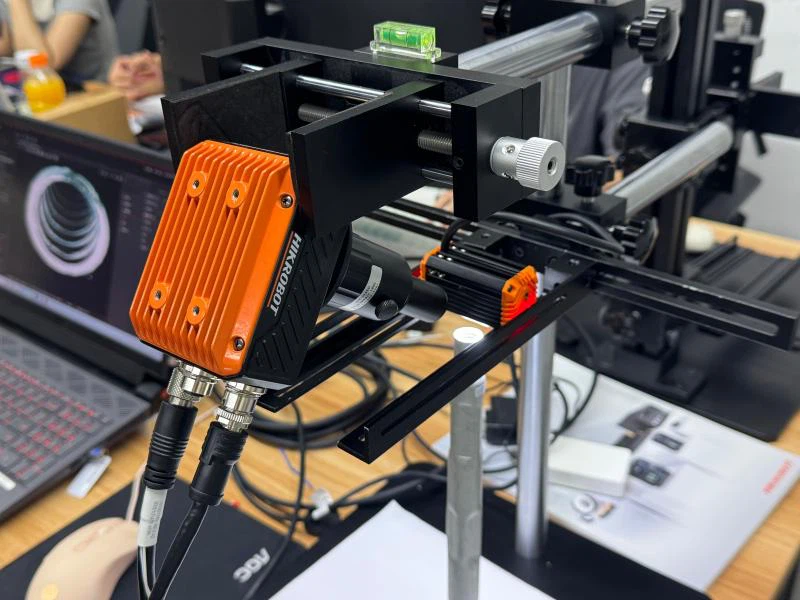

マシンビジョンシステムの中核として、産業用カメラセンサーと光学システムだけでなく、データ伝送インターフェイスの選択にも密接に依存します。一般的なインターフェイスには USB、GigE、および Camera Link が含まれます。それぞれには、伝送速度、帯域幅の使用量、ケーブルの長さ、システム互換性の点で独自の利点があります。
USB 産業用カメラは、プラグアンドプレイ機能、シンプルな配線、高い費用対効果を特徴とし、中速-から高速-検査シナリオに適しています。- GigE 産業用カメラは、長い伝送距離と強力な干渉防止機能を備えており、大規模な生産ラインやマルチカメラ システムで一般的に使用されています。- Camera Link カメラは高速性と安定性で知られており、高-解像度、高-フレームレート-}の精密検査アプリケーションに適しています。

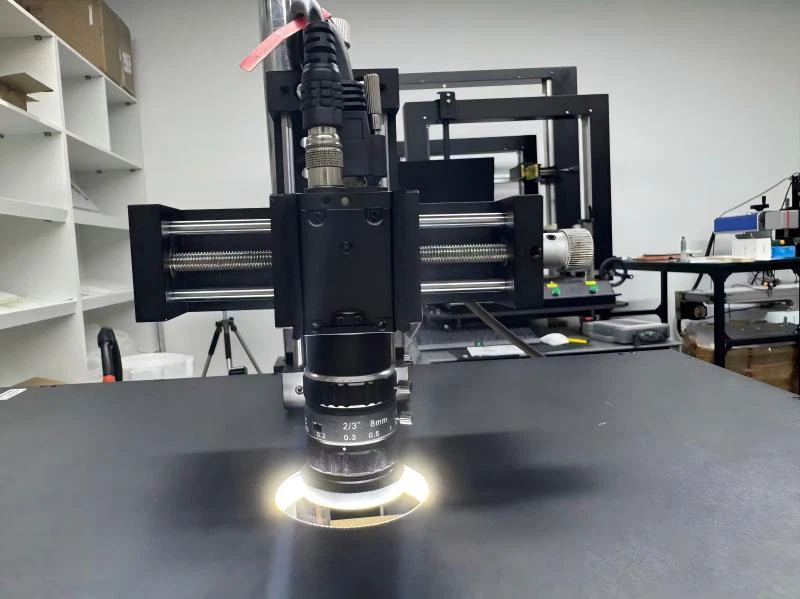

1. 光学部品
産業用カメラの光学コンポーネントは、主に CCD または CMOS イメージ センサーに基づいています。光に敏感な領域の面積とピクセルサイズは、画像解像度と光感度を直接決定します。統合された光学システムとカメラ設計を備えた製品の場合、最適な画質を確保するために、レンズパラメータは通常、工場でセンサー特性に正確に一致します。
プロフェッショナルまたは特殊なアプリケーションでは、エンジニアは特定のイメージング要件に合わせてさまざまな種類のレンズを交換する必要があることがよくあります。例えば：
顕微鏡レンズ: 顕微鏡サイズ検査とチップ表面分析に使用されます。
内視鏡レンズ: 限られた空間または機器内部での撮像に適しています。
望遠レンズ: 長距離の監視や大型機器の検査に適しています。{0}
一般的なレンズ インターフェースには C- マウントと CS- マウントが含まれます。一部のメーカーは、特定のセンサーや画像システムとの高精度のマッチングを実現する専用のインターフェース設計も提供しています。{3}適切な光学系を選択すると、画像の鮮明さが向上するだけでなく、検査精度とシステムの安定性も大幅に向上します。
2. 信号取得セクション:
産業用カメラの中核機能は外部情報の電気信号処理に依存しており、信号取得モジュールは重要なコンポーネントです。このモジュールは主に、入射光信号を処理可能な電気信号に変換する役割を果たします。
光電変換プロセスは、CCD または CMOS イメージ センサーによって完了します。入射光はレンズによって焦点を合わせられた後、センサーの感光面に照射されます。センサーは光強度情報を対応する電荷信号に変換し、その後増幅され、アナログからデジタルに変換されて、後続の画像処理および分析用のデジタル信号が形成されます。
マルチモーダル取得機能を備えた一部のシステムでは、カメラは外部マイクを介して音響信号を取得することもでき、より複雑な検出および監視シナリオのために音と光の情報を組み合わせることにより、システムの環境認識能力とデータ融合精度が向上します。
3. デジタル処理:
画像のデジタル化は産業用カメラの信号処理の中核ステップであり、そのプロセスは光電変換とアナログからデジタルへの変換（A/D 変換）の 2 つの段階に分けることができます。{0}{1}
まず、CCDまたはCMOSイメージセンサーは撮像領域を無数の画素単位に分割します。各ピクセルは、受け取った光子の数に基づいて、対応する電荷信号を生成します。光の強度が高くなるほど、出力電圧も高くなります。光が弱ければ強いほど、電圧は低くなります。この段階での出力電気信号は依然としてアナログ信号です。
次に、信号はアナログ-デジタル コンバータ（ADC）によってデジタル信号に変換されます。これにより、コンピュータまたはプロセッサで認識できる生のデジタル画像が形成され、後続の画像分析、特徴抽出、認識アルゴリズムのための基本データが提供されます。
音声取得機能を備えたシステムでは、マイクは音声信号を電圧信号に変換し、その後、A/D 変換を通じてデジタル化された音声データに変換するため、マルチモーダルなデータ入力が可能になり、複雑なシーンのモニタリングとインテリジェントな分析がサポートされます。
4. 信号の強化:
画像信号の強化は、産業用カメラのデジタル画像処理における重要なステップであり、画像の鮮明さ、色再現、および全体的な視覚品質を向上させることを目的としています。
カラー産業用カメラでは、画像の色情報はカラー フィルター アレイ (CFA) によって生成されます。通常、フィルターは CCD または CMOS センサーに重ねられ、各ピクセルは赤 (R)、緑 (G)、または青 (B) の 3 色の光のうち 1 つのみを受け取ることができます。最も一般的な配置はベイヤー フィルター アレイで、特定の RGGB 分布パターンを通じてセンサーが完全な色情報を認識できるようにします。
未処理の画像データを取得した後、信号強調モジュールはデモザイク、ホワイト バランス、ガンマ補正、シャープ化などのアルゴリズムを使用して画像を最適化し、最終的に視覚要件や検査要件を満たす高品質の画像を生成します。{0}
オーディオ入力機能を備えたシステムの場合、オーディオ信号にはノイズ抑制、ゲイン調整、ダイナミック レンジ圧縮などのデジタル信号処理ステップも行われ、クリアで明瞭なサウンドが保証されます。
5.インターフェース:
インターフェイス モジュールは、産業用カメラと外部デバイス間のデータ送信と制御通信のための重要なブリッジであり、さまざまなタイプの産業用カメラ間の重要な差別化要因の 1 つでもあります。
一般的な産業用カメラ インターフェイスには、USB 3.0、GigE、Camera Link、CoaXPress、10GigE などがあります。さまざまなインターフェースには、伝送帯域幅、距離、リアルタイム パフォーマンス、システム互換性の点で独自の特性があります。-
たとえば、USB 3.0 インターフェースには、プラグアンドプレイ機能、高い伝送速度、低コストなどの利点があり、短距離、高フレームレートのアプリケーションに適しています。--一方、GigE インターフェースは長距離伝送とマルチデバイス ネットワーキングをサポートしているため、複数のカメラが同時にデータを取得する必要がある産業生産ラインなどのシナリオに適しています。-
適切なインターフェイス タイプの選択は、画像伝送の安定性と効率に影響を与えるだけでなく、カメラとビジョン システム全体の互換性と拡張性も決定します。
6. コントロール:
制御モジュールはカメラのさまざまな機能モジュールを調整および管理し、画像取得、信号処理、データ送信間の効率的な連携を保証します。
ユーザーはいくつかの方法でカメラを制御および設定できます。
ローカルコントロール：電源のオン/オフや露出モードの切り替えなどの基本的な操作は、カメラの物理ボタンまたはDIPスイッチによって実行されます。
ソフトウェア制御：露光時間、ゲイン、フレームレート、トリガーモードなどのパラメータは、専用のアプリケーションソフトウェアまたはSDKを使用してコンピュータ上でリモートから調整できます。
包括的な制御：ハードウェアとソフトウェアを組み合わせることで、外部トリガー信号とソフトウェアコマンドによる正確な同期撮影など、より柔軟なハイブリッド制御スキームが可能になります。
適切に設計された制御方法により、システムの自動化レベルと動作の安定性が効果的に向上し、さまざまな産業シナリオのアプリケーション ニーズに対応できます。-
のコアコンポーネントとしてマシンビジョンシステム、産業用カメラの性能は、光学、信号取得、デジタル化、信号強化、インターフェース、制御という 6 つの主要なモジュールによって決まります。各モジュールはイメージング プロセスにおいて重要な役割を果たします。レンズに入る光からイメージ センサーで捕らえられデジタル信号に変換されることから、画像の最適化、データ送信、システム制御に至るまで、各ステップは相互接続され、連携して動作します。
産業用カメラは、合理的なモジュール設計と技術の最適化により、高速、高精度の検出および認識タスクにおいて安定した信頼性の高い画質を提供でき、インテリジェント製造、自動検査、ビジョン ガイダンスなどの分野に強力な技術サポートを提供します。{0}{1}{1}
